在汽车背门锁系统中，锁体总成集成了机械锁止、电动执行、信号反馈、拉线控制等多重功能，其装配复杂度远高于侧滑门上滑轮/下滑轮/前锁总成。背门锁不仅需要完成解锁臂、锁舌、信号杆、吸合盘、齿轮轴等基础零件的精密装配，还需集成电机、端子线缆、拉线、锁舌簧、锁止臂簧等电气与弹性组件，最终通过多工位电性能综合测试验证全锁/半锁/解锁功能。传统的人工装配方式无法保证啮合一致性、螺丝锁付扭矩精度和电性能检测覆盖率。
SNK施努卡针对背门锁总成的特殊工艺要求，设计了15站全自动/半自动装配线，涵盖OP010至OP150，共享门锁产品线成熟工艺模块，新增多工位旋铆、五颗螺丝锁付、转盘式电性能综合测试、自动称重注油、贴码下料等专用工位，实现从散件到成品全检、贴码追溯的一站式生产。本文详细介绍该生产线的工位流程、核心技术指标及应用价值。
说明：本文涉及的工艺参数及效率数据均基于SNK施努卡已交付项目统计，实际效果以现场验证为准。

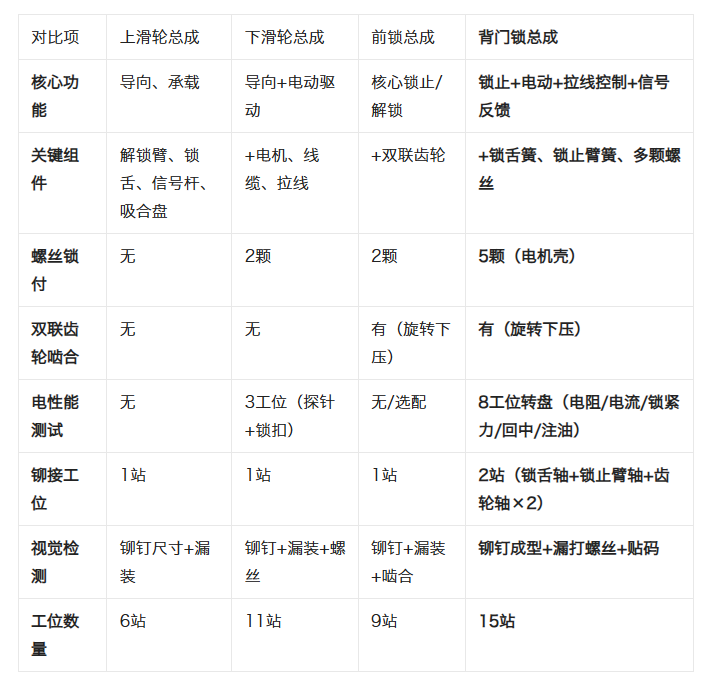

一、背门锁总成与前锁/下滑轮总成的工艺差异
背门锁总成的核心难点在于：多颗螺丝锁付扭矩一致性、双联齿轮精密啮合、以及转盘式多工位电性能综合测试（电阻/电流/锁紧力/回中/注油），后者的复杂度远超下滑轮线的简易探针测试。
二、生产线整体布局与工位流程
本生产线采用托盘线+转盘混合输送方式，共设15个主站位（OP010~OP150），前8站与侧滑门产品线共享成熟工艺，OP090~OP150为背门锁专用工位。
第一段：基础机械装配（OP010~OP070）
OP010：解锁臂、锁舌轴、信号杆、锁舌自动装配
工位类型：全自动（双机器人协同）
解锁臂、锁舌轴（2根）、信号杆、锁舌分别由振动盘或料仓自动供料。
机器人1：抓取解锁臂和两根锁舌轴 → 对锁舌轴定量加油 → 将解锁臂和锁舌轴分别装入安装壳中。
机器人2：抓取信号杆和锁舌 → 分别移至加油工位加油 → 将信号杆和锁舌自动装配到安装壳内。
技术要点：加油工位配备微量润滑喷油嘴，油量可编程调节（精度±5mg）；机器人夹爪带力反馈，防止零件损伤。
OP020：同类零件二次装配
本工位流程与OP010相同，用于完成另一侧或另一组零件的装配。
OP030：驱动臂、锁止臂、接插件、吸合盘组件人工辅助装配
工位类型：半自动（机器人+人工）
驱动臂、驱动臂簧、锁止臂、接插件由人工从物料盒取料；吸合盘组件由OP040站机器人通过滑道输送至本工位，人工拿取并装配。
OP040：吸合臂轴、吸合臂簧、吸合臂、吸合盘自动装配与旋铆
工位类型：全自动（三机器人+转盘+视觉检测）
吸合臂轴和吸合臂簧由振动盘供料；吸合臂和吸合盘由料仓供料。
机器人1：抓取吸合臂轴和吸合臂簧 → 加油 → 放入转盘工装。
机器人2：抓取吸合臂和吸合盘 → 吸合盘加油 → 放置在转盘工装上。
旋铆机：对组合产品进行旋铆。
气液缸压紧：将下方装簧位置压合。
视觉检测：检测铆钉成型尺寸（高度、直径、开裂等）。
机器人3：将合格吸合盘组件滑道输送至OP030人工站；同时对托盘进行视觉复检（漏装检测），NG料负责剔除。
OP050：齿轮轴与安装板自动装配、铆接
工位类型：全自动（双机器人+转盘）
齿轮轴由振动盘供料，安装板由弹夹式料仓供料。机器人1抓取安装板及两根齿轮轴→放置于转盘载具→旋铆机对齿轮轴顶端铆接→机器人2抓取组件→对安装板、齿轮轴加油→将组件安装到安装壳上。
OP060：终铆接（锁舌轴、锁止臂轴旋铆）
工位类型：全自动（托盘线+旋铆）
托盘顶升定位→反支撑气缸撑住顶升板→旋铆机对锁舌轴、锁止臂轴依次旋铆（横向轴移动机头完成第二处铆点）→复位，托盘流走。
OP070：自动打螺丝与产品翻转
工位类型：全自动（机器人+螺丝供料器）
机器人自动锁付2颗螺丝（伺服拧紧轴，扭矩精度±3%，角度精度±1°）→机器人2将产品自动翻转→托盘流走。
第二段：双联齿轮精密装配（OP080）
OP080：双联齿轮精密啮合、垫片压装与缓冲块安装
工位类型：全自动（双机器人协同+视觉引导）
这是背门锁传动机构的核心工位：
视觉引导机器人1抓取双联齿轮：视觉系统识别齿轮的相位角度，引导机器人以正确的角度抓取，抓取后移至加油工位完成定量润滑。
旋转下压式精密啮合：机器人1将加油后的双联齿轮移至装配位置，以左右旋转式下压的方式与涡轮齿啮合，伺服系统精确控制旋转角度、下压速度、啮合深度，通过扭矩监控判定啮合是否顺畅。
机器人2安装垫片与缓冲块：垫片由振动盘供料，压入电机轴前端卡槽，记号笔自动标记（防错验证）；缓冲块由料仓供料，压入安装壳指定位置，力传感器确认到位。
第三段：电机装配与初步功能验证（OP090~OP110）
OP090：人工装配电机与端子线缆
工位类型：人工站
人工将电机事先接好（端子线与电机连接），端子线采用吸塑盘统一包装放置于线体工装台上，人工将电机装入工件内并连接电机与端子线缆，完成后按按钮放行。
OP100：弹簧、拉线、电机盖装配及视觉检测
工位类型：人工站+视觉检测
人工依次完成锁舌簧、锁止臂簧、拉线、电机盖安装→相机检测漏装/错装→人工按下锁止臂簧压紧机构，压住弹簧防止跳动。
OP110：电机壳卡扣压装、小安装板装配及基础电性能测试
工位类型：全自动（三工位）
工位一：压机将电机壳卡扣压到位。
工位二：小安装板弹夹式供料，机器人吸取自动装配。
工位三：探针接插件上电，侧向锁扣气缸推至半锁状态→控制电机至全锁状态→解锁气缸复位，验证电机基础功能。
第四段：多工位旋铆与视觉检测（OP120~OP130）
OP120：双工位旋铆（锁舌轴+锁止臂轴+齿轮轴×2）
工位类型：全自动（双工位托盘线）
工位一：旋铆机将锁舌轴铆接好→横向轴移动机头，将锁止臂轴铆接好。
工位二：旋铆机将齿轮轴铆接好→横向轴移动机头，将另一个齿轮轴铆接好。
OP130：螺丝锁付与视觉检测
工位类型：全自动（双工位）
工位一：顶升定位，机器人打电机壳五颗螺丝（伺服拧紧，扭矩+角度监控）。
工位二：视觉检测旋铆头成型直径以及漏打螺丝。
第五段：转盘式综合电性能测试（OP140）
工位类型：全自动（八工位转盘）
这是背门锁线最复杂的专用测试模块，共8个工位（含2个预留），完成产品全功能电性能验证：
工位一（上料）：机器人将产品从托盘搬运至转盘上料位。
工位二（电阻测试）：下压气缸压住产品，探针头模组给产品上电，测电阻，连续测三次。
工位三（电流测试）：下压气缸压住产品，探针头模组给产品上电，测电流，连续测三次。
工位四（锁紧力测试-大电压）：下压气缸压住产品，探针上电，气缸将锁扣推到全锁状态，给电机上大电压，测锁紧力，验证能够自动解锁。
工位五（回中测试-小电压）：下压气缸压住产品，探针上电，气缸将锁扣推到全锁状态，给电机上小电压，测试是否能够回中，测锁紧力，验证能够自动解锁。
工位六（拉线解锁+注油）：下压气缸压住产品，气缸将锁扣推到全锁状态，对两侧注油，上方气缸将拉线夹住并上拉解锁，锁扣能够正常弹出。
工位七（预留）：备用扩展工位。
工位八（预留）：备用扩展工位（如增加噪音检测或气密性测试）。
下料：机器人抓取合格产品放进托盘。
测试覆盖：电阻一致性（3次）、电流一致性（3次）、大电压锁紧力+解锁、小电压回中+解锁、拉线解锁+注油润滑。
第六段：贴码追溯与下料（OP150）
OP150：贴码与下料
工位类型：全自动
托盘到位，顶升定位，机器人吸条码。
机器人往产品上贴条码（条码与测试数据绑定，实现全流程追溯）。
机器人抓取产品放置在下料缓存位。
托盘回流。

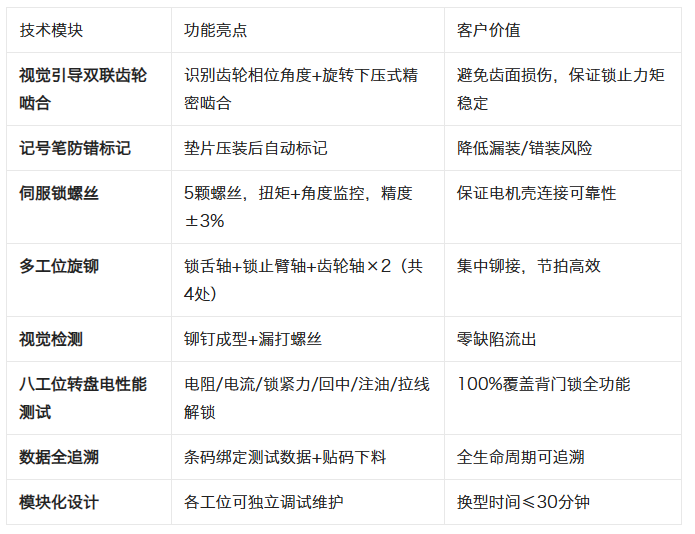

三、核心技术优势

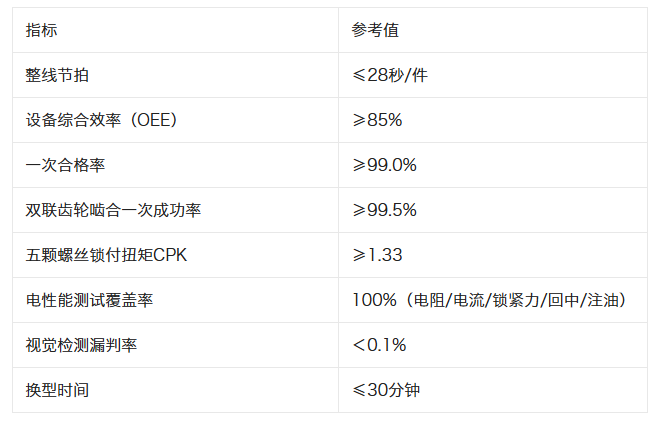

四、参考运行指标（基于已交付产线）
五、适应产品与扩展性
适用产品：背门锁总成（含电机、拉线），也可兼容其他汽车门锁、执行器类产品。
换型方式：更换托盘治具、调整机器人程序及供料器。
扩展接口：预留MES、数据采集接口，OP140预留2个工位可扩展。
