在新能源汽车电控系统中，控制器作为“大脑”级核心部件，其装配质量和测试覆盖率直接决定了整车的动力响应、安全性和可靠性。XS控制器总成涉及电容装配、铜排压接、IGBT与驱动板装配、水道装配、线束安装、绝缘耐压检测、气密检测、FCT/EOL综合测试等数十道精密工序，工艺复杂度高，对装配精度和测试覆盖率要求极为严格。
SNK施努卡针对XS控制器的制造特点，推出了XS控制器自动化装配线，以150秒/件的稳定节拍、≤11人用工完成从托盘清洁到成品下线的全流程，覆盖装配、检测、老化、终检等完整工艺链，已为多家新能源电控企业提供可靠交付。本文详细介绍该产线的工艺流程、技术特点与核心参数。
说明：本文涉及的工艺参数及效率数据均基于SNK施努卡已交付项目统计，实际效果以现场验证为准。
一、XS控制器装配的工艺特点与难点
XS控制器总成由电容、AC铜排、IGBT、驱动板、电流传感器、水道组件、线束、控制板、直流滤波组件、上盖等数十种零部件精密装配而成，其装配涉及多个高难度工艺环节：

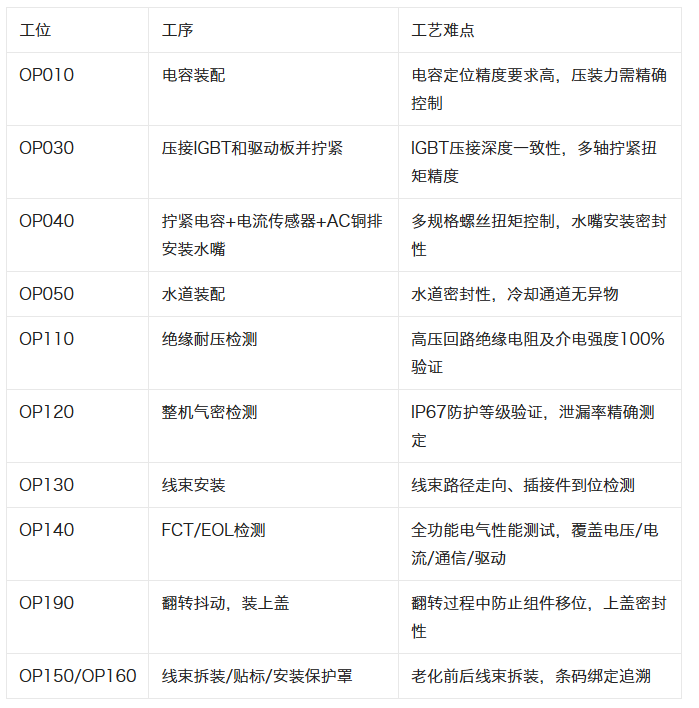

核心难点：多品种混线生产的快速换型、IGBT压接深度一致性控制、FCT/EOL全功能测试的覆盖率与准确性、整机气密性检测的可靠性。
二、SNK施努卡XS控制器装配线方案

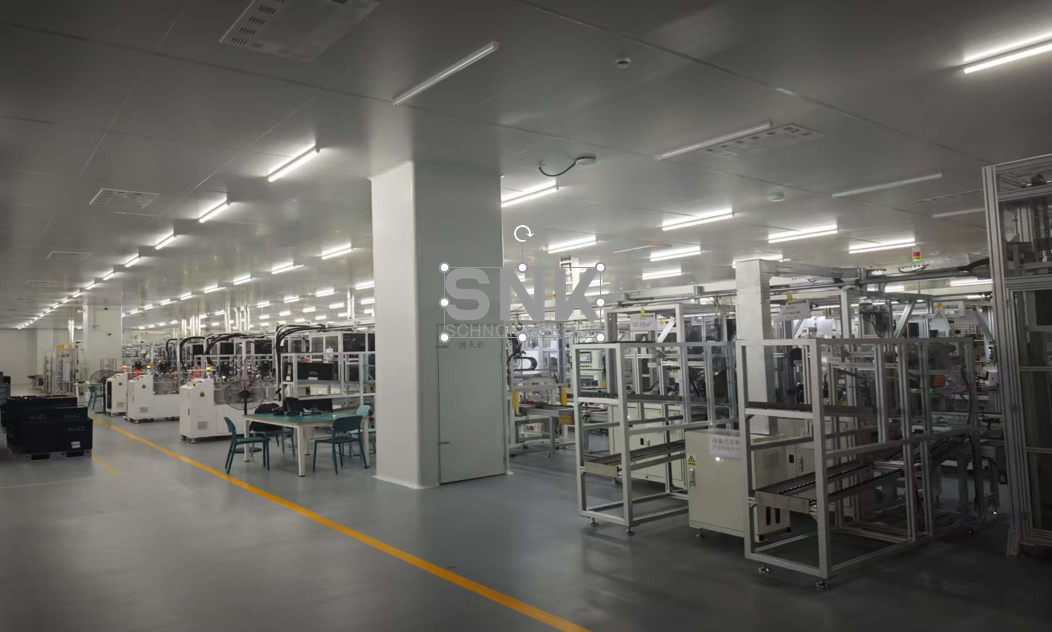

本产线占地24m×9.5m，采用模块化布局，≤11人完成从托盘清洁到成品下线的全部工序，实现150秒/件的稳定节拍。
占地面积：24m × 9.5m
节拍：150秒/件
用工情况：≤11人
产品类型：XS控制器
工艺流程：20+工序（含老化与离线EOL）
产线工艺流程详解
第一阶段：托盘清洁与准备（OP001）
托盘自动清洁，确保装配基准面洁净无异物
扫码绑定产品ID，启动生产追溯
第二阶段：功率模块装配（OP010~OP040）
OP010 电容装配：自动供料+视觉引导定位，伺服压装
OP020 AC铜排装配：铜排自动上料，视觉引导装配
OP030 压接IGBT和驱动板并拧紧：IGBT与驱动板精密压接，多轴伺服拧紧（扭矩+角度监控，精度±3%）
OP040 拧紧电容+电流传感器+AC铜排安装水嘴：多规格螺丝锁付，水嘴自动安装
第三阶段：水道与线束装配（OP050~OP130）
OP050 水道装配：水道组件装配，自动涂胶与压合
OP110 绝缘耐压检测：高压回路绝缘电阻与介电强度测试
OP120 整机气密检测：IP67防护等级验证，泄漏率精确测定
OP130 线束安装：线束路径导向，插接件到位检测
第四阶段：翻转合盖与二次拧紧（OP190~OP400）
OP190 翻转抖动，装上盖：自动翻转机构抖落异物，视觉引导上盖合装
OP200/OP300 拧紧IGBT与壳体：多轴伺服拧紧，保证IGBT与壳体接触可靠性
第五阶段：组件装配与检测（OP400~OP600）
OP400 直流滤波组件装配：滤波组件自动装配
OP500 控制板装配：控制板视觉引导定位装配
OP600 控制板支架装配：支架锁付，保证控制板固定可靠
第六阶段：最终测试与下线（OP130~OP160）
OP130 线束安装（复）：最终线束整理与确认
OP140 FCT/EOL检测：全功能电气性能测试（电压/电流/通信/IGBT驱动/故障注入等）
OP150 线束拆装：为老化测试做准备
OP160 贴标器、安装保护罩&下线：二维码贴标绑定测试数据，安装保护罩，成品下线
第七阶段：老化与离线EOL（独立工位）
转运：产品转运至老化区域
老化：温度循环+负载老化验证
离线EOL检测：老化后全参数复测，确保长期可靠性
三、产线核心技术优势
1. 全流程覆盖，一站到底
从托盘清洁到成品下线，完整覆盖控制器装配的20+工序，减少产品在不同设备间的流转，避免中途污染和损伤风险。整线自动化率行业领先。
2. 精密装配保障
伺服压装：力-位移闭环控制，压装精度±2%
多轴伺服拧紧：扭矩精度±3%，角度精度±1°，CPK≥1.33
视觉引导定位：关键装配工位配置视觉系统，引导机器人精密装配
3. 在线全检与测试
绝缘耐压检测：100%在线检测，确保电气安全
整机气密检测：IP67防护等级验证
FCT/EOL综合测试：覆盖电压/电流/通信/IGBT驱动等多维度性能验证
4. 柔性兼容，快速换型
支持多品种XS控制器混线生产
换型时间≤30分钟（程序切换+治具更换）
5. 全流程数据追溯
各工位关键参数（扭矩、压装力、测试数据）自动绑定产品二维码
上传至MES系统，实现一产品一档案的全生命周期追溯
