在新能源汽车电驱系统向“三合一”（电机+电控+减速器）深度集成的发展趋势下，三合一电驱总成的装配质量直接决定了整车的动力性能、NVH表现和续航效率。三合一电机总成集成了电机、减速器、控制器三大模块，涉及轴系压装、齿轮啮合、自动涂胶、拧紧、EOL测试等数十道精密工序，其工艺复杂度远超单一部件装配。
SNK施努卡针对三合一电驱总成的制造特点，推出了X2L三合一电机自动化生产线，以160秒/件的稳定节拍、仅7人用工完成从组件装配到总成下线的全流程，已为多家新能源电驱企业提供可靠交付。本文介绍该产线的布局方案与技术特点。
说明：本文涉及的工艺参数及效率数据均基于SNK施努卡已交付项目统计，实际效果以现场验证为准。
一、三合一电机总成装配的工艺特点与难点

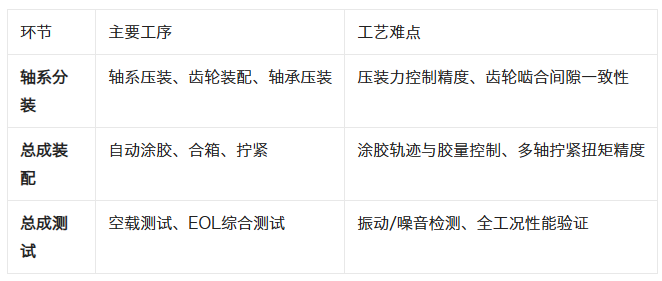

三合一电驱总成将电机、减速器、控制器三大模块高度集成，其装配涉及轴系分装、总成装配、总成测试三大核心环节：
核心难点：
精密压装与啮合：轴系压装需精确控制力-位移曲线，齿轮啮合精度直接影响传动效率和NVH表现
自动涂胶与合箱：密封胶涂布轨迹和胶量一致性决定IP67防护等级
多轴拧紧：不同规格螺丝需精确控制扭矩，避免滑牙或扭矩不足
EOL综合测试：需覆盖空载、负载、振动、噪音等多维度性能验证
二、SNK施努卡X2L三合一电机生产线方案
本产线占地25.5m×11m，采用模块化布局，仅需7人完成从组件装配到EOL测试的全部工序，实现160秒/件的稳定节拍。
产线核心参数
占地面积：25.5m × 11m
节拍：160秒/件
用工情况：共7人
产品类型：三合一电机
效率提升：70%
产线布局与工艺流程
产线按模块化设计，分为三大核心区域：
区域一：轴系分装段
转子/定子组件装配
轴系压装（伺服压装，力-位移闭环监控）
轴承压装与检测
齿轮啮合装配
区域二：总成装配段
减速器与电机合箱装配
自动涂胶（定量涂胶，轨迹精度±0.5mm）
控制器装配
多轴自动拧紧（扭矩+角度监控，精度±3%）
区域三：总成测试段
空载性能测试
EOL综合测试（绝缘耐压、旋变初始角标定、扭矩/转速特性、振动噪音分析）
数据上传MES，二维码绑定追溯
三、产线核心技术优势
1. 少人化，高效率
整线仅需7人即可完成全部工序，160秒/件的稳定节拍满足大批量生产需求，效率提升达70%。
2. 精密装配与检测一体化
集成伺服压装、自动涂胶、多轴拧紧、EOL综合测试等关键工位，在单一产线上完成从组件到总成的全流程，工艺参数100%数据追溯。
3. 紧凑布局，占地优化
25.5m×11m的紧凑占地设计，在有限厂房空间内实现三合一总成的全流程生产，空间利用率高。
4. 全流程数据追溯
各工位关键工艺参数（压装力、扭矩、涂胶量、测试数据等）自动绑定产品二维码，上传至MES系统，实现一产品一档案的全生命周期追溯。
