在汽车侧滑门锁系统中，前锁总成（也称主锁总成）承担着门锁的核心锁止与解锁功能，是侧滑门安全性与可靠性的最关键部件。相较于上滑轮总成和下滑轮总成，前锁总成增加了双联齿轮精密啮合、垫片压装、缓冲块安装等复杂传动机构装配，其啮合精度直接影响锁止力矩和开闭顺滑度。传统人工装配无法保证双联齿轮与涡轮齿的啮合一致性，易导致卡滞、异响甚至锁止失效。
SNK施努卡针对前锁总成的特殊工艺要求，设计了9站全自动/半自动装配线，涵盖OP010至OP090，在共享上滑轮/下滑轮线成熟工艺的基础上，增加视觉引导机器人双联齿轮精密装配、垫片压装、缓冲块安装等专用工位，并集成电机装配与功能测试，实现从散件到成品全检的一站式生产。本文详细介绍该生产线的工位流程、核心技术指标及应用价值。
说明：本文涉及的工艺参数及效率数据均基于SNK施努卡已交付项目统计，实际效果以现场验证为准。

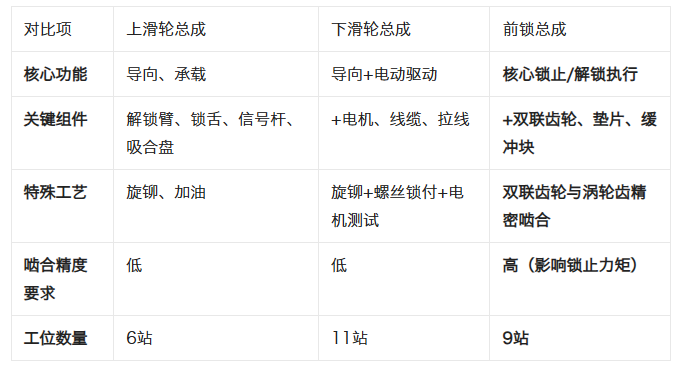

一、前锁总成与上/下滑轮总成的工艺差异
前锁总成的核心难点在于：双联齿轮必须精准地与涡轮齿啮合，过紧会导致运动卡滞，过松则造成锁止力矩不足，且啮合过程需要旋转下压式的精密控制，传统人工无法保证一致性。
二、生产线整体布局与工位流程
本生产线采用托盘线+转盘组合方式，共设9个主站位（OP010~OP090），前7站与上滑轮/下滑轮线共享成熟工艺模块，OP080增加前锁专用精密装配工位，OP090完成电机装配与功能测试。
第一段：基础机械装配（OP010~OP070）
OP010：解锁臂、锁舌轴、信号杆、锁舌自动装配
工位类型：全自动（双机器人协同）
工作流程：
自动供料：解锁臂、锁舌轴（2根）、信号杆、锁舌分别由振动盘或料仓自动供料。
机器人1作业：抓取解锁臂和两根锁舌轴 → 对锁舌轴进行定量加油 → 将解锁臂和锁舌轴分别装入安装壳中。
机器人2作业：抓取信号杆和锁舌 → 两者分别移至加油工位加油 → 将信号杆和锁舌自动装配到安装壳内。
技术要点：加油工位配备微量润滑喷油嘴，油量可编程调节（精度±5mg）；机器人夹爪带力反馈，防止零件损伤。
OP020：同类零件二次装配
本工位流程与OP010相同，用于完成另一侧或另一组零件的装配，确保总成完整性。
OP030：驱动臂、锁止臂、接插件、吸合盘组件人工辅助装配
工位类型：半自动（机器人+人工）
驱动臂、驱动臂簧、锁止臂、接插件由人工从物料盒取料；吸合盘组件由OP040站机器人通过滑道输送至本工位，人工拿取并装配。
OP040：吸合臂轴、吸合臂簧、吸合臂、吸合盘自动装配与旋铆
工位类型：全自动（三机器人+转盘+视觉检测）
吸合臂轴和吸合臂簧由振动盘供料；吸合臂和吸合盘由料仓供料。
机器人1：抓取吸合臂轴和吸合臂簧 → 加油 → 放入转盘工装。
机器人2：抓取吸合臂和吸合盘 → 吸合盘加油 → 放置在转盘工装上。
旋铆机：对组合产品进行旋铆。
气液缸压紧：将下方装簧位置压合。
视觉检测：检测铆钉成型尺寸（高度、直径、开裂等）。
机器人3：将合格吸合盘组件滑道输送至OP030人工站；同时对托盘进行视觉复检（漏装检测），NG料负责剔除。
OP050：齿轮轴与安装板自动装配、铆接
工位类型：全自动（双机器人+转盘）
齿轮轴由振动盘供料，安装板由弹夹式料仓供料。机器人1抓取安装板及两根齿轮轴→放置于转盘载具→旋铆机对齿轮轴顶端铆接→机器人2抓取组件→对安装板、齿轮轴加油→将组件安装到安装壳上。
OP060：终铆接（锁舌轴、锁止臂轴旋铆）
工位类型：全自动（托盘线+旋铆）
托盘顶升定位→反支撑气缸撑住顶升板→旋铆机对锁舌轴、锁止臂轴依次旋铆（横向轴移动机头完成第二处铆点）→复位，托盘流走。
OP070：自动打螺丝与产品翻转
工位类型：全自动（机器人+螺丝供料器）
机器人自动锁付2颗螺丝（伺服拧紧轴，扭矩精度±3%，角度精度±1°）→机器人2将产品自动翻转→托盘流走。
第二段：前锁总成专用精密装配（OP080）
OP080：双联齿轮精密啮合、垫片压装与缓冲块安装
工位类型：全自动（双机器人协同+视觉引导）
这是前锁总成区别于其他门锁总成的最关键工位，集成了精密啮合控制、柔性压装、防错标记三大功能。
工作流程：
视觉引导机器人1抓取双联齿轮
双联齿轮由振动盘供料，视觉系统识别齿轮的相位角度，引导机器人以正确的角度抓取。
抓取后，机器人将双联齿轮移至加油工位完成定量润滑。
旋转下压式精密啮合
机器人1将加油后的双联齿轮移至装配位置，以左右旋转式下压的方式与涡轮齿啮合。
旋转角度、下压速度、啮合深度由伺服系统精确控制，通过扭矩监控判定啮合是否顺畅。
若啮合扭矩异常（偏大或偏小），系统自动报警，防止卡滞或松动。
机器人2安装垫片与缓冲块
垫片由振动盘供料，机器人2抓取后压入电机轴前端卡槽，并使用记号笔自动标记（防错验证）。
缓冲块由料仓供料，机器人2抓取后压入安装壳的指定位置，到位由力传感器确认。
托盘流走：所有动作完成后，托盘流入下一工位。

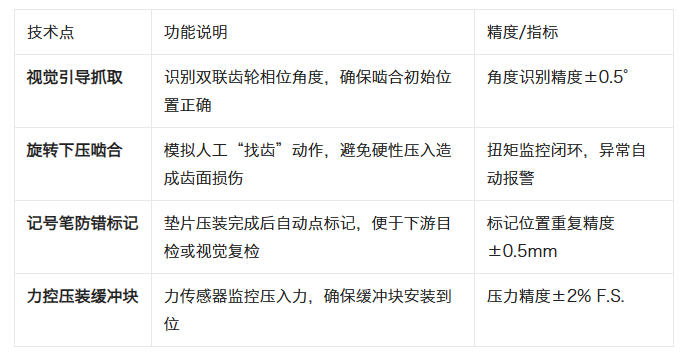

技术亮点：
第三段：电机装配与功能验证（OP090）
OP090：人工装配电机与端子线缆
工位类型：人工站（半自动辅助）
工作流程：
人工将电机事先接好（端子线与电机连接）。
端子线采用吸塑盘统一包装放置于线体工装台上。
人工将电机装入工件内，并连接电机与端子线缆。
连接完成后按按钮放行，工装托盘流入下一站（或下线）。
设计考量：
端子线预装+吸塑盘供料，降低人工理线难度，避免线缆混乱或损伤。
按钮放行机制确保电机装配完成后方可流转，防止漏装。
注：本产线OP090仅完成电机机械装配与线缆连接。如需电性能综合测试（全锁/半锁/解锁功能验证），可参考下滑轮总成线OP110方案扩展，或根据客户需求定制。

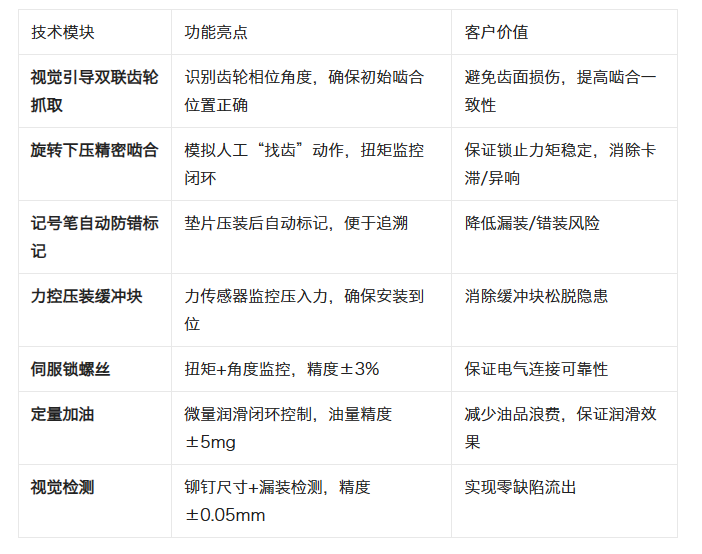

三、核心技术优势
四、参考运行指标（基于已交付产线）
整线节拍：≤28秒/件
设备综合效率（OEE）：≥85%
一次合格率：≥99.0%
双联齿轮啮合一次成功率：≥99.5%
垫片压装到位率：≥99.8%
视觉检测漏判率：＜0.1%
换型时间（产品切换）：≤30分钟
以上数据基于SNK施努卡为某汽车门锁Tier1供应商交付的项目统计，实际效果以现场验证为准。
五、适应产品与扩展性
适用产品：侧滑门锁前锁总成（主锁），也可兼容其他汽车门锁、门锁执行器等产品。
换型方式：更换托盘治具、调整机器人程序及供料器，即可适应不同型号。
扩展接口：预留MES、数据采集接口，支持与工厂上层系统对接。
