在新能源汽车驱动电机、工业伺服电机、家用电器电机等领域，转子作为电机的旋转核心部件，其制造质量直接决定了电机的效率、噪音、振动和使用寿命。转子生产工艺涉及铁芯叠压、磁钢插入、注塑、充磁、动平衡等多道精密工序，传统的人工或半自动生产方式存在一致性差、效率低、不良率高等问题。
SNK施努卡针对转子制造的工艺特点，开发了全自动转子生产线，覆盖从铁芯自动上料到转子刷漆、运转至主线的完整流程，并在关键工序（插磁钢、叠压锁紧、表磁检测、动平衡）实现高精度自动化。本文介绍该生产线的典型工艺路线、核心技术指标及应用价值。
说明：本文涉及的工艺参数及效率数据均基于SNK施努卡已交付项目统计，实际效果因产品规格、材料特性等略有差异，以现场验证为准。
一、转子制造工艺的常见难点

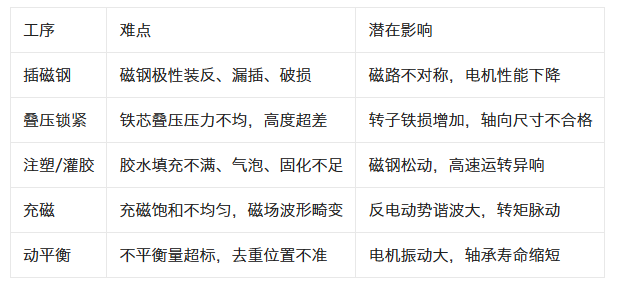

转子由铁芯、磁钢、轴、平衡板、止动垫圈等组件构成，其工艺难点主要体现在：
要解决上述问题，需要一条集成了自动化上料、精密压装、在线检测、数据追溯的转子生产线。
二、SNK施努卡转子生产线典型工艺流程
基于客户实际配置，SNK施努卡转子线通常包含以下主要工位（可根据产品定制）：
2.1 铁芯与磁钢装配段
1、铁芯自动上料： 振动盘+视觉定位，自动抓取铁芯放置于托盘
2、磁钢自动上料： 磁钢分离供料，防反充磁检测
3、 涂胶+插磁钢： 定量涂胶（环氧树脂/厌氧胶），伺服压入磁钢，视觉防错
4 、单叠胶水固化： 隧道炉或在线加热，固化时间可控
5、 铁芯加热（选配）： 高频感应加热，便于热套工艺
2.2 叠压与轴向固定段
6、 铁芯叠压： 伺服压装机，压力-位移闭环控制，保证叠压高度
7、 轴向固定（圆螺母+止动垫圈）： 自动送料+伺服拧紧，扭矩+角度监控
8、 铁芯斜极（选配） ：伺服转位机构，实现斜极角度
2.3 注塑与固化段
9、 注塑（整体包胶）： 立式/卧式注塑机，自动嵌件
10、 前涂胶+高温固化 ：定点涂胶，隧道炉恒温固化（如70℃×30min）
11 、后灌胶+常温固化 ：真空灌胶，消除气泡
2.4 精加工与动平衡段
12、 转子轴自动上料： 轴类供料机+视觉方向检测
13、 压轴+压键： 伺服压装，压入力与位移监控
14、 预平衡： 硬支承平衡机，测量不平衡量
15 、去重/加重： 自动铣削或配重块粘贴，闭环修正
16 、复检动平衡 ：精度等级可达G2.5
17 拉高速（选配）： 高速空转试验，监测振动
2.5 检测与下线段
18、 表磁检测： 三维霍尔探头扫描，绘制磁密分布云图
19 、充磁 ：在线充磁机，饱和充磁
20 、转子清洁 ：自动刷洗+吹干
21 、转子刷漆+风干： 防锈漆自动喷涂，热风干燥
22 、转子下线： 扫码绑定数据，输送至主线（总装线） 实际产线可根据产品要求合并或调整某些工位。
三、核心技术优势
3.1 高精度插磁钢与涂胶
防错供料：磁钢来料极性检测，防止反向；涂胶量闭环控制，确保每极胶量一致。
视觉引导：插磁钢前拍照定位铁芯槽口，引导机械手以±0.05mm精度插入，避免磁钢刮伤。
3.2 叠压锁紧闭环控制
伺服压装：实时监控压力-位移曲线，判定叠压是否到位，超差自动报警并记录。
拧紧扭矩+角度：圆螺母拧紧采用多轴伺服拧紧机，扭矩精度±3%，角度精度±1°。
3.3 注塑/灌胶质量保障
真空灌胶：在真空环境下灌注，消除气泡，填充率≥99.5%。
固化温度监测：每个固化炉配备多点温度传感器，实时记录，超差报警。
3.4 在线表磁检测与动平衡
表磁检测：自动扫描转子表面磁密，生成云图，可识别磁钢缺失、极性错误、充磁不均等缺陷。
动平衡：硬支承/软支承平衡机可选，自动去重/加重，最终不平衡量≤G2.5（根据ISO 1940）。
3.5 全流程数据追溯
每道工序的关键参数（压装力、扭矩、胶量、固化温度、不平衡量等）自动绑定转子二维码，上传MES系统，实现一转子一档案。
四、参考案例与运行数据
应用场景：某新能源汽车电机厂，年产转子20万件，原为半自动线，不良率约1.5%，换型时间长。
改造方案：SNK施努卡提供全自动转子生产线，集成上述22个工位，节拍设计为≤45秒/件。

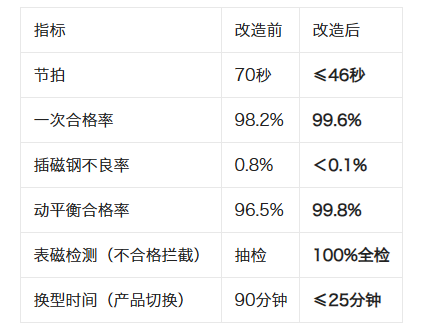

运行效果（6个月统计）：
数据基于客户验收报告，实际效果以现场为准。
五、产线柔性配置与服务
模块化设计：可按“铁芯装配模块”“注塑模块”“动平衡模块”分段采购，后期扩展灵活。
兼容性：支持不同外径、叠高、磁钢极数的转子，换型时仅更换治具和调用配方。
数据接口：提供OPC UA或API接口，与工厂MES/ERP无缝对接。
六、结语
转子的制造质量直接决定了电机的最终性能。SNK施努卡全自动转子生产线，通过精密压装、智能插磁钢、在线检测、数据追溯等技术，帮助电机企业提升产品一致性、降低质量损失、提高产能利用率。
