在汽车制造、动力电池、电子封装等领域，涂胶工艺的质量直接影响产品的密封性、结构强度和安全性。胶线断胶、偏位、高度不足、宽度不均等缺陷，轻则导致气密性失效，重则引发电池热失控或车身漏水。传统的人工目检或2D视觉检测，要么效率低、漏检率高，要么无法获取胶线高度等三维信息，难以满足在线全检的严苛要求。
SNK施努卡针对这一行业难题，推出基于线激光的3D涂胶缺陷检测系统，采用高速激光轮廓传感器，实时跟随涂胶机器人获取胶线3D点云数据，同步检测连续/断胶、宽度、高度等参数，且不占用生产节拍。本文将介绍该系统的技术特点、核心参数及实际应用效果。
说明：本文涉及的精度、速度等指标均来自实验室测试及已交付项目统计，实际效果受胶水类型、环境光照等影响，以现场验证为准。

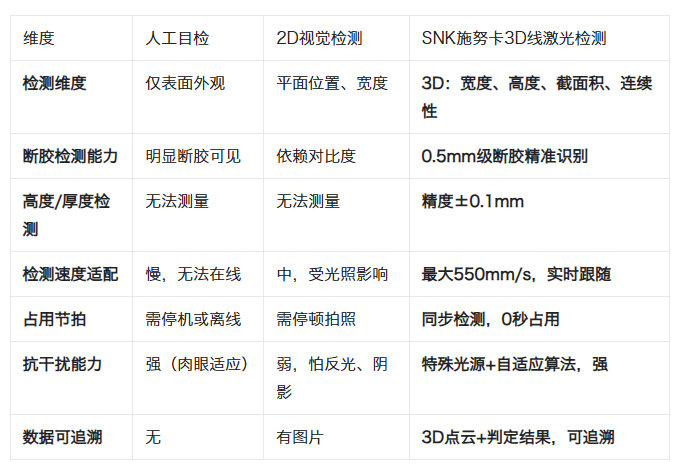

一、先看一张表：三种涂胶检测方式的差异
选型结论：对涂胶质量要求高的产线（如电池模组、汽车玻璃、车身密封），3D线激光检测是不可替代的方案。

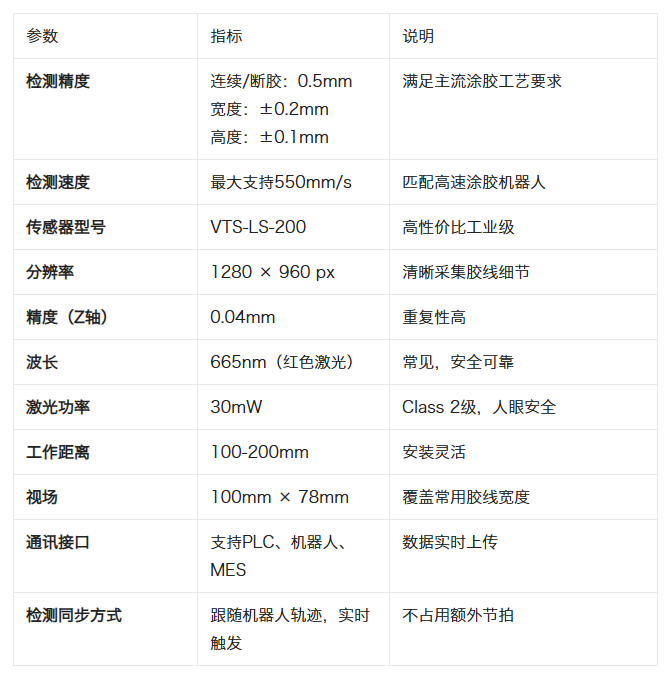

二、SNK施努卡3D涂胶缺陷检测系统核心技术参数
本系统采用自主研发的VTS-LS-200激光轮廓传感器，结合高速采集卡和实时处理算法，实现涂胶机器人的同步跟随检测。
三、系统工作原理与核心优势
3.1 基于线激光的3D测量原理
传感器向胶线投射一条线激光，相机从另一角度拍摄被胶线表面调制的激光条纹，通过三角测距原理计算出胶线上每个点的三维坐标。当机器人带动传感器沿胶线轨迹移动时，系统连续采集并拼接成完整的3D点云。
实时跟随检测：系统与机器人控制系统实时通信，根据机器人轨迹和速度自动触发采集，无需停顿等待，真正实现“边涂边检”。
智能范围定位：先通过胶线的2D灰度图或特征点定位涂胶区域，再在该区域内执行高精度3D检测，既加快处理速度，又保证准确性。
3.2 四大核心优势
高精度、全尺寸检测： 可同时检测断胶（≥0.5mm）、宽度偏差（±0.2mm）、高度偏差（±0.1mm），并能计算截面积、体积等扩展参数
不占用生产节拍： 检测过程与涂胶过程同步进行，涂胶完成即检测完成，无需额外工位或停顿
强抗干扰能力： 采用特殊波长激光+窄带滤光片，配合自适应曝光算法，可有效抑制环境光、金属反光、胶水颜色差异的影响
数据可追溯： 每一条胶线的3D轮廓、判定结果自动保存，支持按产品ID回溯；可选配与MES对接
四、典型应用案例
4.1 动力电池模组胶型检测
背景：某头部电池企业，在模组组装工序中，需要在电芯之间涂覆导热结构胶。胶线高度不足会导致散热不良，宽度超标可能引发短路。
方案：在涂胶机器人末端集成SNK施努卡VTS-LS-200传感器，实时检测每条胶线的宽度和高度，同时识别断胶。
效果：
检测节拍：0秒（与涂胶同步）
漏检率：＜0.1%
宽度重复精度：±0.15mm
高度重复精度：±0.08mm
客户反馈：成功拦截了多起因胶量不足导致的热失控隐患批次。
4.2 汽车挡风玻璃三角胶涂胶检测
背景：某汽车玻璃供应商，在挡风玻璃周边涂覆聚氨酯胶（三角胶），用于与车身粘接。胶线断胶或宽度不足将导致漏水。
方案：部署3D涂胶检测系统，跟随机器人的复杂轨迹（包括拐角、圆弧）同步检测。
效果：
检测速度：550mm/s
断胶检出率：100%（≥0.5mm断胶）
误报率：＜0.5%
数据上传MES，实现每片玻璃的涂胶质量可追溯。
五、如何选择3D涂胶检测系统？
建议从以下四个维度评估供应商：
精度与速度：是否满足您的胶线工艺要求（最小断胶长度、宽度/高度公差、涂胶速度）？
实时性：是否真正实现边涂边检，不占用节拍？
适应性：对胶水颜色（黑、白、透明）、基材反光、环境光的抗干扰能力如何？
数据接口：能否与您的机器人、PLC、MES系统无缝对接？
