在新能源汽车动力电池系统中，电池盒下箱体作为承载电芯、连接冷却系统、保证密封安全的核心结构件，其装配质量直接影响电池包的可靠性。下箱体上通常有数十个拉铆螺母、抽芯拉铆、挂载点、基准孔以及各类支架，一旦出现漏装、歪斜、不到位或孔漏加工等缺陷，轻则导致后续模组无法安装，重则引发电池包在整车上的固定失效，造成严重安全隐患。传统的人工目检不仅效率低下，而且极易漏检。随着动力电池产线向高节拍、多车型混产方向发展，在线、高精度、高柔性的CCD视觉检测系统已成为行业标配。
SNK施努卡针对新能源电池盒下箱体的工艺特点，推出基于高分辨率CCD工业相机与自研VisonMAX视觉软件的错漏装在线检测设备。该系统集成多台高帧率CCD相机、定制化高亮光源、多车型配方管理和智能数据分析平台，可同时检测螺栓漏装、拉铆螺母状态、孔位缺失、支架漏铆等数十个特征点，并支持混合式结构在线测量与快速换型，已在国内多家头部电池盒生产企业稳定运行。
一、检测痛点：人工目检已不可持续
以典型的新能源电池盒下箱体为例，其待检特征包括：
特征类型 数量 检测要求
拉铆螺母 12个 漏，歪，不到位
抽芯拉铆 12个 漏，歪，不到位
挂载点 18个 位置公差+0.2/0
基准点 22个 位置公差+0.2/0
装配螺栓 多处 是否漏装
铆接小支架 若干 是否漏铆
加工孔 若干 是否漏加工
传统人工检测方式存在以下突出问题：
漏检率高：多达64个以上的检测点，肉眼逐一核对极易疲劳，漏检率可达5%-10%
效率低：每件检测需2-3分钟，且无法与产线节拍匹配
标准不一：不同人员、不同班次判断标准不一致
数据缺失：无法形成可追溯的质量报表，不利于工艺改善
因此，基于CCD工业相机的自动化、数字化、智能化在线视觉检测成为必选项。
二、SNK施努卡解决方案：高柔性、可拓展的CCD在线检测系统

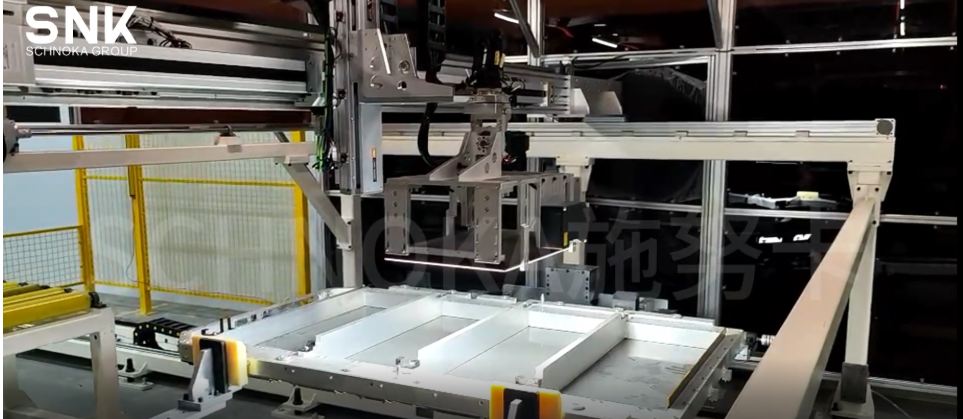

本系统专为电池盒下箱体多车型混线生产设计，采用CCD视觉检测单元+移栽机构+称重模块+MES交互的架构，实现从人工上料到自动检测、数据上传的全流程闭环。
2.1 系统组成与工作流程
注：检测节拍可根据产线要求优化，268秒的CCD检测时间包含了多视角、多光源成像及算法处理，实际可同时判定所有特征点。
2.2 检测能力覆盖（基于高分辨率CCD成像）
本系统采用多台高分辨率CCD工业相机配合定制化高亮光源，可覆盖客户提出的全部检测需求：
装配螺栓漏装：通过螺栓头部特征有无判断
拉铆螺母漏拉、歪斜、不到位：基于螺母端面圆度、位置度、高度差判定
孔漏加工：通过孔边缘特征灰度突变检测
铆接类小支架漏铆：支架轮廓完整性比对
同时支持挂载点、基准点的位置公差测量，重复精度可控制在±0.1mm以内，满足图纸+0.2/0的公差要求。
2.3 多车型混线生产与高柔性
不同车型的电池盒下箱体在尺寸、特征分布上存在差异。SNK施努卡系统采用配方化管理：
每个车型对应独立的检测程序（ROI区域、公差阈值、判定逻辑）
通过扫码自动调用对应配方，无需人工干预
换型时间＜5分钟（仅需更换物理定位工装，软件已预置）
支持扩展新车型，只需新增检测配方
这一设计确保了系统在主机厂多车型共线生产场景下的长期适用性。
三、核心优势：VisonMAX智能视觉测量系统 + CCD高精度成像
本设备的视觉核心采用SNK施努卡自研的VisonMAX测量系统，配合高分辨率CCD工业相机，其功能远超普通视觉检测软件：
3.1 CCD相机的技术优势
高信噪比：CCD传感器在弱光条件下仍能输出清晰图像，对铝制电池盒表面的微弱反光差异敏感度高
全局快门：可清晰捕捉运动中的产品，适用于在线飞拍
高分辨率：可选500万至2000万像素，最小可检测缺陷尺寸≤0.05mm
3.2 全面的统计过程控制（SPC）功能
VisonMAX不仅输出“OK/NG”结果，还提供完整的统计分析：
测点趋势图：展示每个特征点随时间的变化趋势，预警工艺漂移
偏差分布图：直观显示测量值与理论值的偏差分布
关键统计量：自动计算Cp、Cpk、6σ、最大值、最小值、平均值、标准差
这些数据帮助工艺工程师快速定位故障源（如某拉铆枪出现偏移、某工装磨损导致孔位偏差等），实现从“检测”到“改善”的闭环。
3.3 灵活的数据输出与报警
支持自动输出多种报表格式（Excel、CSV、PDF），可直接上传MES
多样性的报警模式（声光、屏幕弹窗、MES报警），根据缺陷等级分级处理
所有检测图像自动保存，支持按产品ID回溯
3.4 高重复性精度
系统采用工业级CCD相机+远心镜头+高亮背光源，配合亚像素边缘提取算法，对拉铆螺母、挂载点等特征的位置测量重复精度可达±0.05mm，远优于图纸±0.2mm的公差要求，保证误报率＜1%，漏检率＜0.2%。
四、客户价值与收益
4.1 质量可靠性提升
100%在线全检，彻底杜绝漏装、漏铆、漏加工等低级缺陷流出
CCD视觉检测一致性远超人眼，避免人为疏忽
4.2 生产效率优化
单件检测总时间约5.3分钟（320秒），与产线节拍匹配
与MES实时交互，自动获取工艺版本，避免错版
4.3 数字化质量闭环
每件产品的检测数据、CCD原始图像自动保存，支持全生命周期追溯
通过Cp/Cpk等统计指标，指导工艺参数调整，减少不良品产生
4.4 长期投资回报
系统可拓展，支持新车型快速导入，一次性投资长期使用
减少专职质检人员2-3名/班次，年节省人力成本30-50万元
五、真实案例数据（某新能源电池盒头部供应商）
指标 人工检测 SNK施努卡CCD视觉检测系统
检测点数 >60个/件 全覆盖
检测节拍 3-5分钟/件 320秒/件（含上下料）
漏检率 约8% <0.2%
误报率 N/A <1%
数据追溯 无 每件图像+SPC报表
换型时间 30分钟 <5分钟
年质量成本节省 —— 约80万元（退货、返工、人力）
六、为什么选择SNK施努卡？
专注新能源电池盒CCD检测：已为多家企业交付电池盒错漏装、尺寸测量、焊缝检测等视觉系统
自研VisonMAX算法平台+高端CCD相机方案：不依赖第三方库，可深度定制统计报表和算法模型
高柔性、可拓展：支持多车型配方，适应产线长期变化
交钥匙工程：从方案设计、打样验证到现场调试、售后培训一站式服务
售后24小时响应：总部苏州，远程诊断+现场支持
