整线总包交付,从工艺到产线一站负责

动力电池盖板(顶盖)是电芯的“封口件”,集密封、导电、泄压三大功能于一身。一个盖板总成由防爆片、正负极柱、密封圈、下塑胶、压环等十余个零件精密组装而成,任何一处焊接不良或密封失效,都可能引发安全隐患。

SNK施努卡面向新能源动力电池盖板制造领域,提供从自动上料、精密组装、激光焊接、密封检测到性能测试、成品下料的整线总包集成方案,交付交钥匙工程。我们不是单一工站的设备供应商,而是对盖板产线从工艺规划、产线布局、核心装备集成到整线联调交付承担总包责任的一体化集成商。

一、整线工艺全景:从散件到成品,全线贯通

一条完整的盖板全自动组装检测线,本质上是将散件组装成一个密封、导电、安全的功能组件,并逐件检验。SNK施努卡整线方案按照加工顺序完整覆盖以下核心工站。

工站1:自动上料与打码追溯

盖板主体(铝合金基板)由自动上料机送入产线,打码机在指定位置刻印唯一追溯码,然后翻转180°进入主线。整线在此工站完成来料外观初检(划痕、变形、异物),同时确认打码位置和清晰度,为后续全流程数据追溯奠定基础。工艺控制要求:扫码率≥98%;打码位置偏差≤±0.5mm;码面清晰无重漏。

工站2:防爆片组装与激光焊接

防爆片(安全阀)精密组装到盖板主体的防爆孔位置后进行激光焊接。防爆片的作用是——当电芯内部压力异常升高时,它能在设定压力下精准破裂泄压,防止电池爆炸。整线在此工站实现焊接位置精度±0.05mm,焊后无虚焊、炸焊、气孔,焊接平面度≤0.05mm。焊后配置在线视觉检测模块,对焊道外观进行实时判定,覆盖爆点、凹陷、断焊/漏焊、毛刺凸起、翻边等缺陷类型,不良品自动标记并分流。

工站3:极柱组装与焊接

正、负极柱被精确组装到盖板主体上并焊接固定。焊接方式涵盖点焊和满焊两种工艺,涉及铜-铜、铝-铝的同种材料焊接,以及铜-铝的异种材料焊接,对焊接工艺要求极高。整线在此工站控制焊接精度±0.05mm,焊接良率≥99%,极柱内阻符合产品规格。极柱上料时检测正反和方向,焊接后检测焊道外观和极柱位置偏差,检测数据同步上传MES系统。

工站4:焊后整形与平面度检测

极柱焊接完成后,盖板整体可能存在微小变形,需要通过整形机构进行平面度矫正。随后进行在线全检,剔除焊接不良品。整线在此工站实现平面度≤0.05mm,焊后台阶值≤0.2mm,间隙≤0.05mm,NG品自动剔除。采用3D视觉检测焊后台阶与间隙,替代传统抽检,实现100%在线全检。

工站5:下塑胶组装与超声热熔

下塑胶(绝缘件)经自动供料、二次定位后,通过超声热熔的方式固定在盖板主体上。下塑胶用于隔离极柱与盖板金属本体,防止短路。整线在此工站实现定位精度±0.1mm,热熔后拉拔力符合规格。热熔后检测塑胶件到位情况、有无变形、有无溢胶。

工站6:密封圈与极柱压环组装

部分盖板工艺在极柱周围增加密封圈,并对密封圈的漏装/多装进行闭环监测。随后组装极柱压环,通过压装或铆接方式固定。整线在此工站实现密封圈漏装/多装零流出,压环压装力闭环控制,在线视觉检测确认到位。密封圈来料检测正反和叠料,组装后确认密封圈到位、无扭曲、压环安装到位。

工站7:密封检测与性能测试

整线集成氦检、绝缘电阻测试、耐压测试及电性能测试等核心检测工站。氦检泄漏率满足行业标准,绝缘电阻和耐压测试确保盖板电气安全性能,电性能测试验证极柱内阻等关键参数。检测数据全量上传MES系统,实现逐件可追溯。

工站8:贴膜与成品分选下料

完成全部检测后,盖板进入贴保护膜工站,随后由自动分选机构将良品与不良品分流下料。不良品标记具体NG工站和NG原因,为工艺改善提供数据支撑。

二、整线级交付指标

SNK施努卡整线方案的交付标准覆盖以下核心指标:

整线节拍:匹配客户盖板型号与产能规划,可适配20PPM至2400pcs/h级别的产能需求

整线直通率:设计目标≥98%(含焊接、组装、检测全流程)

焊接良率:≥99%

稼动率:≥98%

数据追溯:全流程MES闭环追溯,逐件可查,NG品自动标记NG工站和原因

三、施努卡整线总包能力的实证支撑

盖板组装整线交付经验

施努卡的锂电池盖帽全自动组装生产线可将盖帽各种散状铝件依次完成自动上料、孔板防爆片镭雕、CCD视觉检测、胶圈防爆片自动热熔、铝膜自动裁切上料、精度测高记录、伺服自动补偿高度超声焊接、自动内阻测试、自动包边、自动整形、自动弧焊、测高分选等全流程,生产效率≥2400PCS/H。该产线采用XYZ三轴外加高扭力R轴联动机械手与六轴机器人配合,激光点焊采用硬光路焊接机,包边装置采用进口轴承高速侧辊压成型,确保整线运行的精度与稳定性。

顶盖封口焊接整线交付经验

12PPM顶盖封口焊接系统采用3000W连续激光器,直线式双工站四工位布局,集成自动上下料、极柱保护焊接、自动辊压翻边量、自动轮刷清洁、流水线夹具回流循环等功能,生产效率达到12PPM。系统配备自动扫码识别来料、机器人上下料、直线电机分离式三轴平台自动焊接,设备产品良率≥99.5%,焊接过程配置氮气保护和烟尘处理,MES系统全程追溯。

电芯装配整线交付经验

VDA双芯并联电芯自动装配产线覆盖电芯称重、Hi-pot短路测试、极耳预焊与裁切、引片自动上料、A/B电芯配对、引片与极耳超焊、盖板自动上料、盖板激光焊接、焊后除尘、合芯、极耳折弯、装外壳、盖板对盖预点焊等全流程,可达6PPM/min,是施努卡在电芯装配整线集成领域的成熟交付案例。

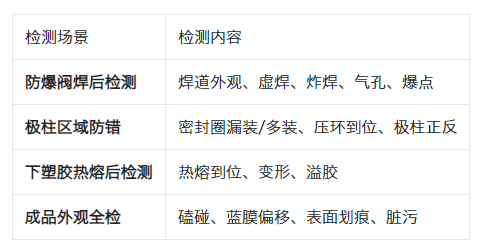

四、视觉检测:整线质量保障体系中的核心工站

施努卡在视觉检测领域拥有深厚的技术积累,新能源锂电池壳外观缺陷检测系统可覆盖内壁、外壁、壳身等六个区域,检测准确率≥99.2%。在盖板整线方案中,视觉检测不是独立的外挂模块,而是深度嵌入每一道关键工序的质量保障工站:

上料工站:来料外观初检与打码质量确认

防爆片焊接工站:焊道外观检测(爆点、凹陷、断焊、毛刺、翻边)

极柱焊接工站:焊道外观与极柱位置偏差检测

焊后整形工站:3D视觉检测台阶与间隙

下塑胶热熔工站:塑胶件到位、变形、溢胶检测

密封圈组装工站:漏装/多装闭环监测

成品下料工站:外观终检与不良品分选

所有视觉检测数据实时上传MES系统,实现“检测-判定-分流-追溯”的全闭环质量管理。

五、整线定制化与柔性能力

施努卡整线方案可根据客户盖板型号、产能规划及现有产线自动化程度进行定制化适配:

产能适配:从6PPM到20PPM、2400pcs/h,按需配置工站数量与节拍

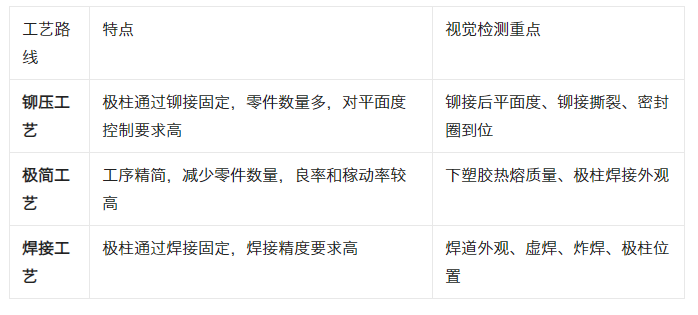

工艺适配:方形/圆形盖板、铆接/焊接工艺路线均可对接

检测适配:2D外观检测、3D尺寸量测、氦检、电性能测试按需组合

信息化适配:MES系统对接、数据追溯深度、报表输出格式按客户标准定制

六、为什么选择施努卡作为整线总包集成商

完整的工艺链覆盖能力。施努卡在盖板组装、激光焊接、视觉检测、密封测试等核心工站上均有成熟的设备产品线和交付经验,具备从单机到整线的完整技术栈。

整线级工程交付经验。从盖帽组装生产线到顶盖封口焊接系统,再到VDA电芯装配产线,施努卡在多个整线集成项目中积累了工程交付经验,能够承担整线联调、节拍验证、良率爬坡的全过程责任。

视觉检测与整线工艺的深度融合。施努卡的核心竞争力不仅在于视觉检测技术本身,更在于将视觉检测能力深度嵌入整线工艺链,让检测成为工艺控制的一部分,而非事后抽检的补充手段。

MES全流程数据闭环。整线方案实现从打码到分选的逐件数据追溯,NG品自动标记NG工站和原因,为工艺改善和品质管控提供数据基础。

如果您正在规划新建盖板组装检测整线,或对现有产线进行整线自动化升级,SNK施努卡可提供从工艺分析、产线布局、核心装备集成到整线联调交付的全流程总包服务。欢迎联系我们,获取针对您具体盖板型号与产能需求的整线方案评估。
